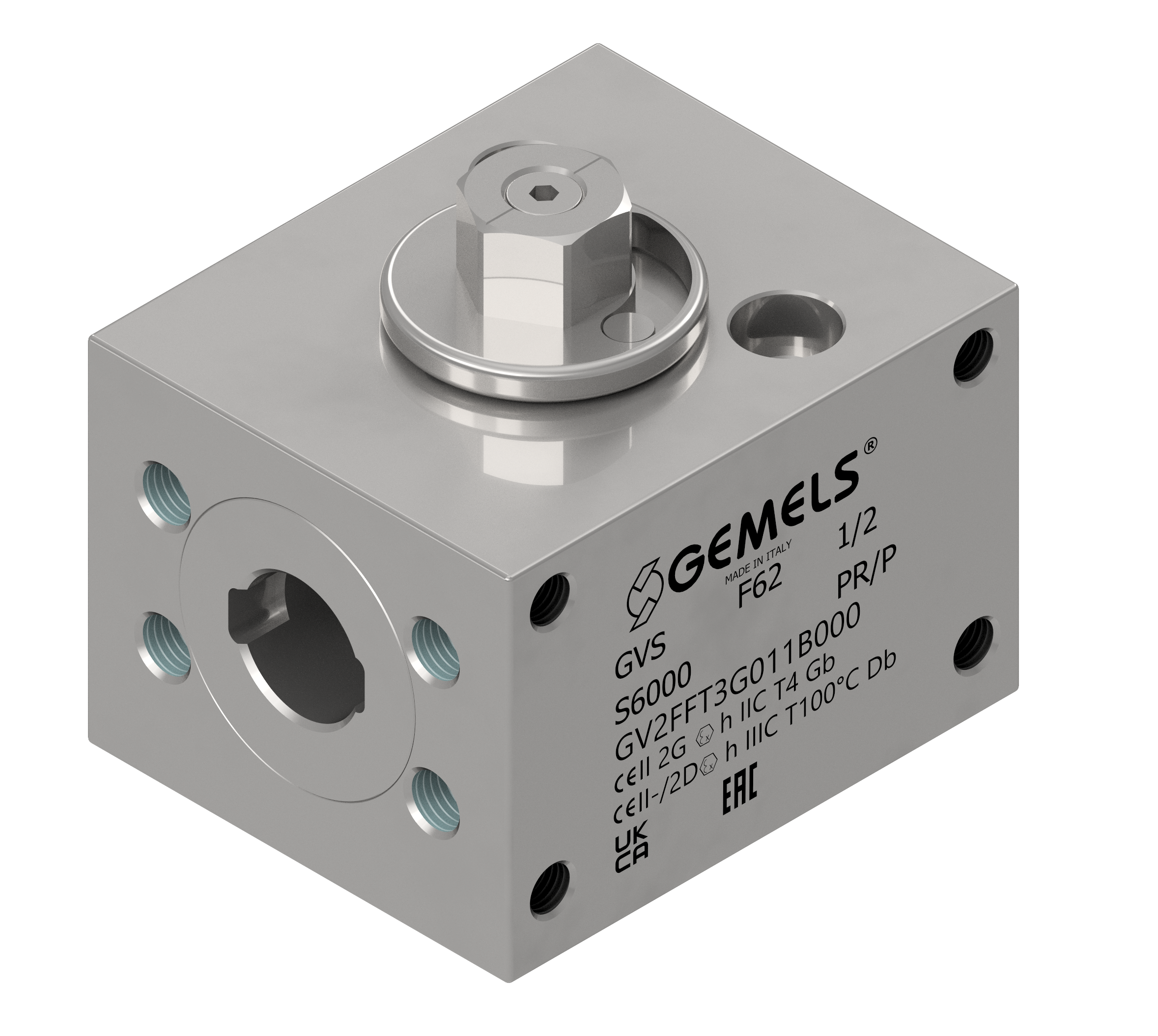

VALVOLA A SFERA

GVS

Scheda Tecnica

Carbon Steel
Tipo VALVOLA A SFERA 2 VIE
Dimensioni dal DN13 al DN40
Filettature ISO6162-1/-2 (SAE J518)
Pressione fino a PN420 / S3000-S6000
Temperatura range da -20°C a +100°C
Composizione Materiali
POS Description Q.ty Carbon Steel Stainless Steel
1 Body 1 1,0737
2 Closure 1 1,0737
3 Ball 1 1,0737
4 Stem 1 1,0737
5 Ball seat 2 POM
6 Pin 1 1,0737
7 Stem ring 1 POM
8 Spring UNl17223-1 1 1,0116
9 Spring ball 1 1,0116
10 Stem o-ring 1 FKM
11 Adapter o-ring 1 FKM
12 Washer 1 1,0737
13 Screw 1 DIN 7991 8.8
Dettagli Tecnici
ISO6162-1/-2 (SAE J518)
Item code Tipo DN INCH PN MPa A mm ⌀A mm ⌀A/QC mm B mm ⌀B mm B1 mm b mm C mm C-BSPP C RF mm C RTJ mm C1 mm Cavity L mm Cavity L1 mm C-D ch mm CS D mm D1 mm d mm ⌀d mm ⌀d/QC mm E mm ⌀E mm ⌀E linea mm E1 mm E2 mm E3 mm E4 mm E5 mm E6 mm E7 mm E8 mm E9 mm ES.V mm F mm F1 mm Flow max l/min Flow min-max l/min G mm ⌀G mm ⌀G* mm G1 mm H mm ⌀H mm H1 mm I mm I1 mm ISO5211 J mm K mm ⌀K mm ⌀K* mm n°⌀K mm ⌀K1 mm L mm L1 mm L2 mm L3 mm L4 mm LSCH80 mm ⌀LW mm ⌀LW1 mm M mm ⌀M mm N mm ⌀N mm O-ring P mm ⌀P mm Pilot Ratio Pressure cracking MPa Pressure max MPa Pressure max peak MPa Pressure max rotating MPa Pressure max static MPa Pressure max woking MPa Q mm ⌀Q mm R mm ⌀R mm ⌀RA mm S mm ⌀S mm Setting range MPa Setting standard MPa SW mm SW1 mm T mm ⌀T mm U mm V mm V1 - V2 C1 - C2GAS - MET W mm W* mm W1 mm W2 mm Weight kg X mm X* mm ⌀X mm X1 mm X-BSPP Y mm ⌀Y mm Y1 mm ⌀z mm
GV2FFT3G011B000 GVS 1/2 13 42 50 24.7 68 6 14.1 19 62.1 55 56 38.6 M8 13 13 17.5 38.1 M8 1.312 40.5 18.2
GV2FFT4G011B000 GVS 3/4 20 42 65 31.4 84 7.5 18.5 24 81.5 65 60 50 M8 20 20 22.2 47.6 M10 2.5 50.8 23.8
GV2FFT5G011B000 GVS 1 25 42 70 34.5 84 10 18.5 24 88.5 80 60.4 50 M8 25 25 26.2 52.4 M10 3.151 57.2 27.8
GV2FFR6G011B000 GVS 1 1/4 32 42 80 40.5 89 7.5 18.5 24 94.5 85 70 60 M8 32 25 30.2 58.7 M10 4.125 66.7 31.8
GV2FFR0G011B000 GVS 1 1/2 40 42 100 53.5 100 8 18.5 30 118.5 100 87 84 M8 40 32 35.7 69.9 M12 6.628 79.4 36.5
Certificazioni
UKCA

La certificazione UKCA Ex (UK Conformity Assessed EXplosive atmosphere) regolamenta le apparecchiature destinate all’impiego in zone a rischio di esplosione nel mercato del Regno Unito.
La certificazione UKCA PER (UK Conformity Assessed Pressure Equipment Regulation) regolamenta la progettazione, la costruzione, l’equipaggiamento e l’installazione in sicurezza di attrezzature in pressione nel mercato del Regno Unito.

ATEX
CE ATEX

La certificazione CE ATEX (ATmosphere EXplosive) regolamenta le apparecchiature destinate all’impiego in zone a rischio di esplosione nel mercato della Comunità Europea.

CE
CE PED

La certificazione CE PED (Pressure Equipment Directive) regolamenta la progettazione, la costruzione, l’equipaggiamento e l’installazione in sicurezza di attrezzature in pressione nel mercato della Comunità Europea.

EAC
EAC

I certificati e le dichiarazioni EAC (EurAsian Conformity) attesta la conformità dei prodotti che siano stati considerati e valutati conformi ai regolamenti tecnici dell’unione Doganale euroasiatica, con particolare riferimento alle attrezzature in pressione, a quelle destinate ad atmosfere esplosive e alle macchine.

Download: Cataloghi e Disegni

GVS

DATASHEET
pdf ( 913.21 KB )
